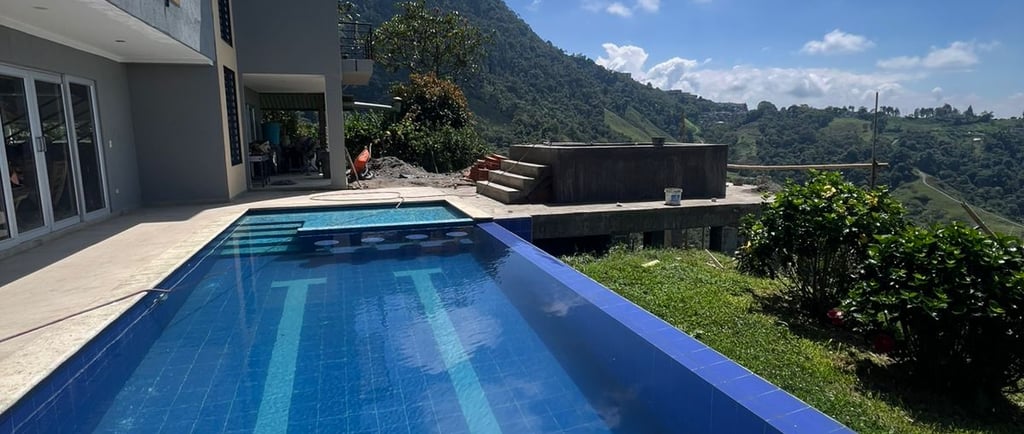

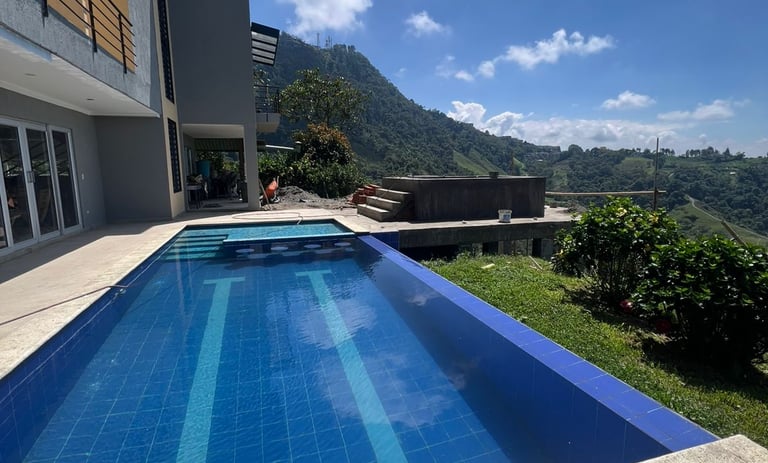

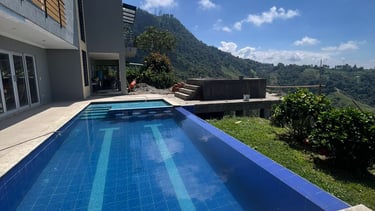

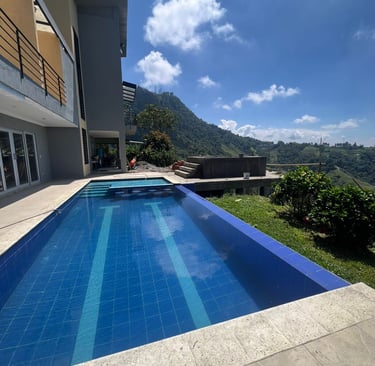

En este proyecto calentamos el agua de una piscina de 42 metros cúbicos o 42.000 litros de agua, para ello el sistema solar consta de:

1. seis colectores mariposa de 50 tubos cada uno

2. una bomba de piscina entrada y salida 1 1/2" a 110 voltios y 15 metros de altura.

3. 52 metros lineales de tubería polipropileno 1 1/2.

4. 52 metros lineales de tubería pvc presión tipo pesado 1 1/2"

5. tablero de control eléctrico de bomba y sensores de temperatura

6. dos sensores de temperatura

7. tres valvulas liberadoras de vapor

8. registros, cheques, codos tees y demás elementos en la tubería de control de recorrido del agua

9. soportería a riel chanel 4x2 a muro con chazo 3/8" en las verticales.

10. soporteria de colectores a estructura con tornillos doble rosca especial para paneles de cubierta.

11. tubería Conduit eléctrica 3/4" 45 metros lineales

12. cajas de paso eléctricas, terminales y demás en recorrido desde cubierta hasta cuarto de maquinas de piscina.

13. 45 metros de cable dúplex 2 x 16

14. tiempo de instalación: 15 días calendario dos personas.

PASO A PASO

toma de medidas para diseño

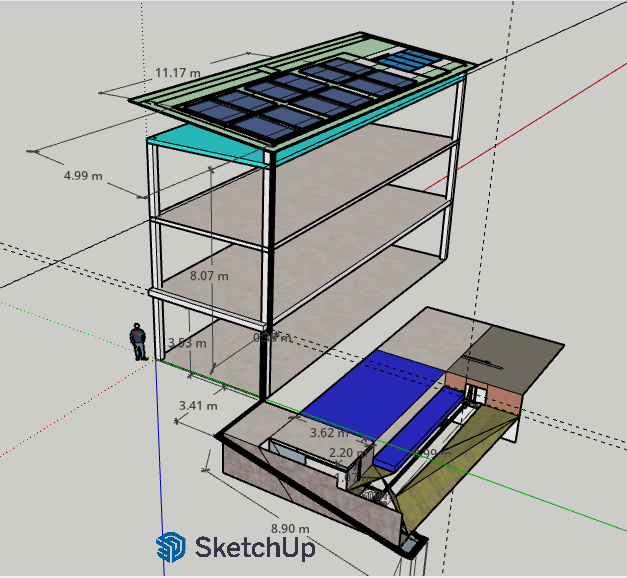

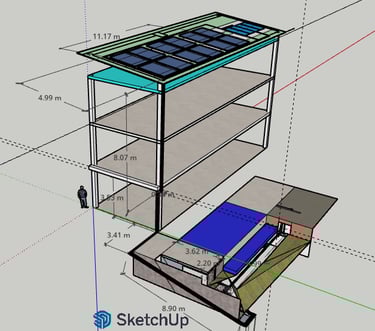

Esquema grafico para proyección de materiales y cronograma de actividades.

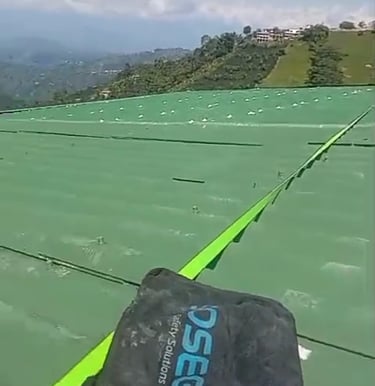

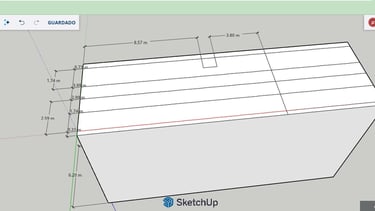

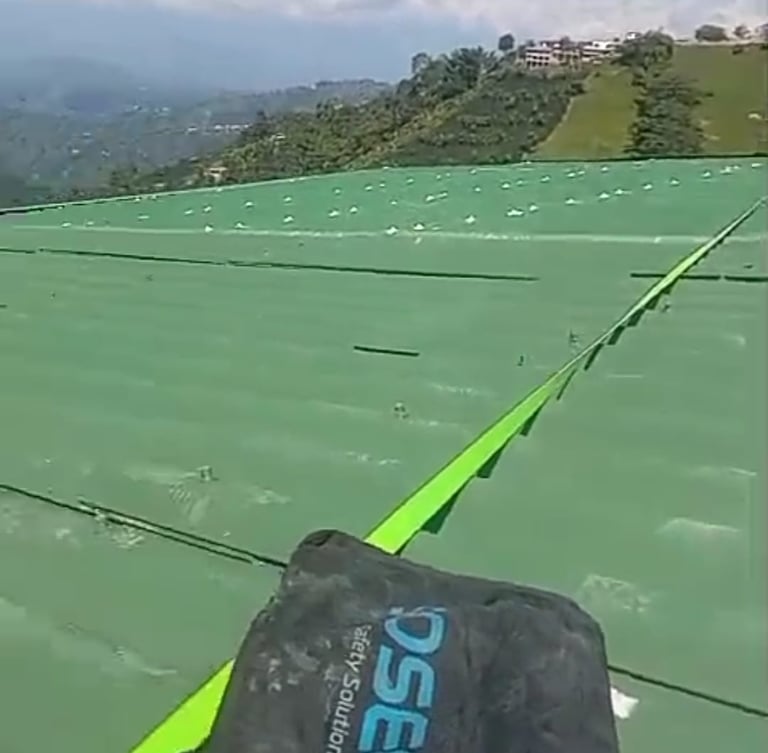

análisis de cubierta para determinar fijación de colectores

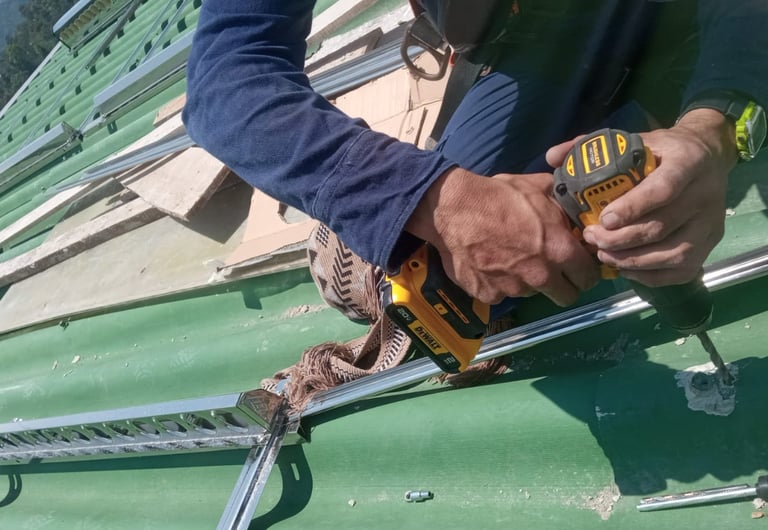

colectores fijados a estructura del techo con tornillo Hanger Bolt

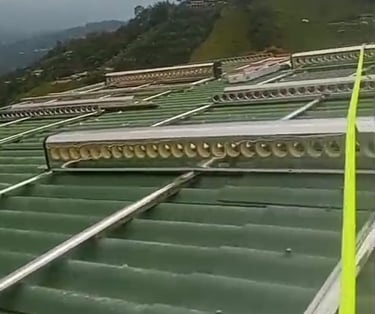

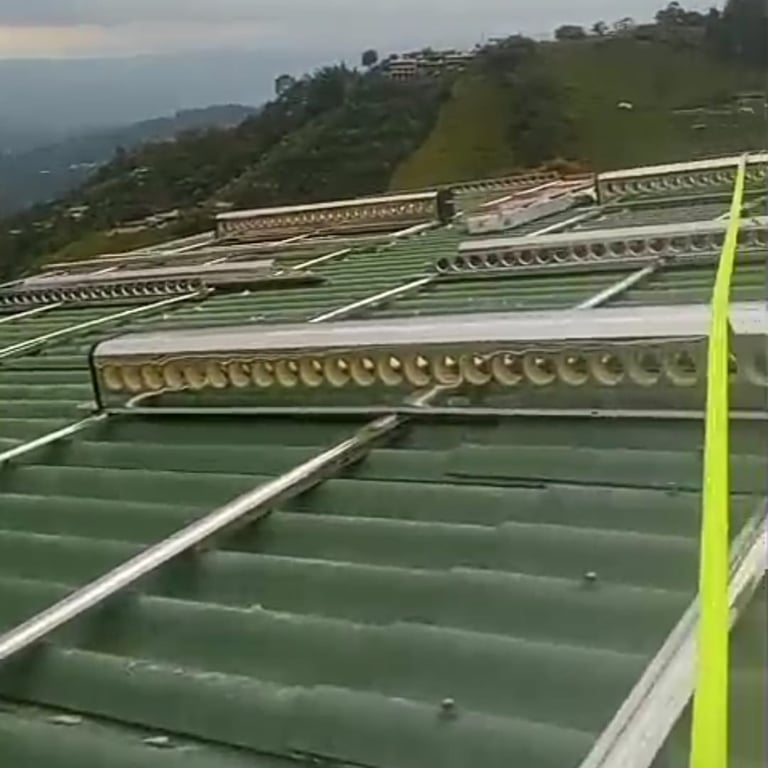

listo para comenzar a colocar terminales hidrahulicas

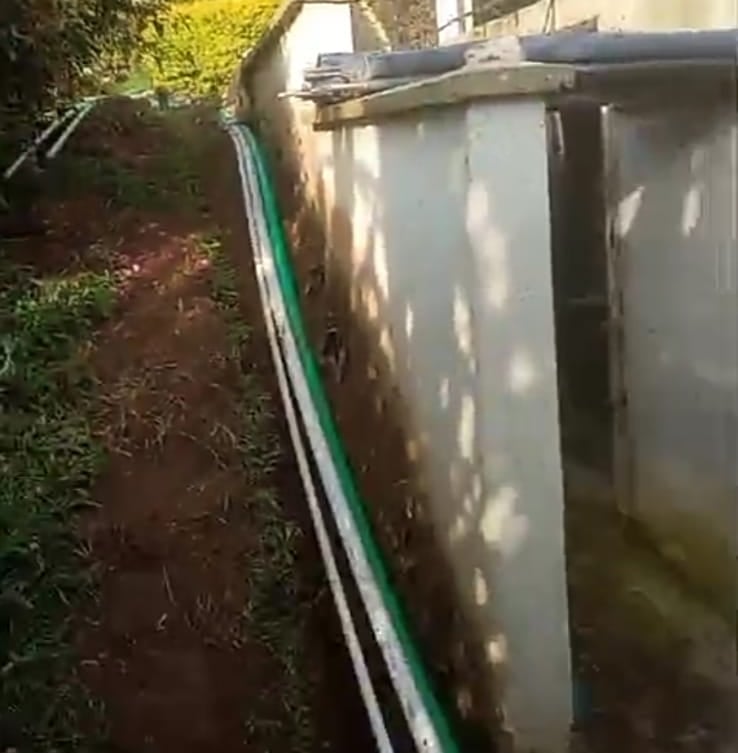

recorrido de tuberia por regatas de jardines

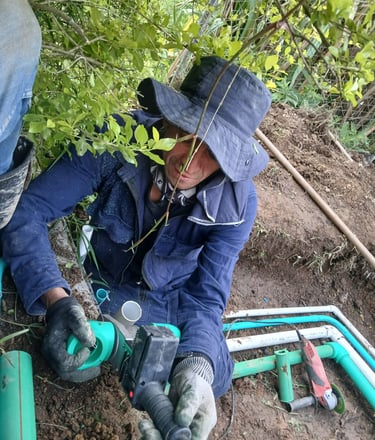

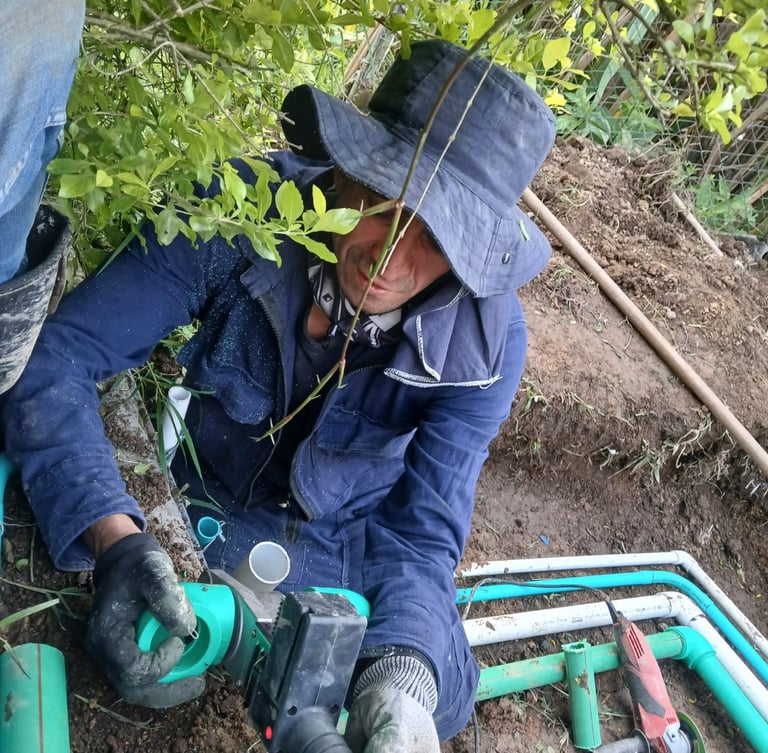

soldadura de linea 1 1/2" polipropileno

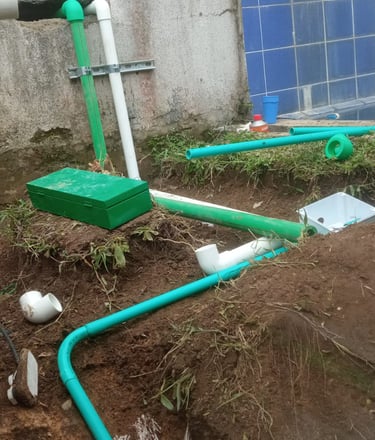

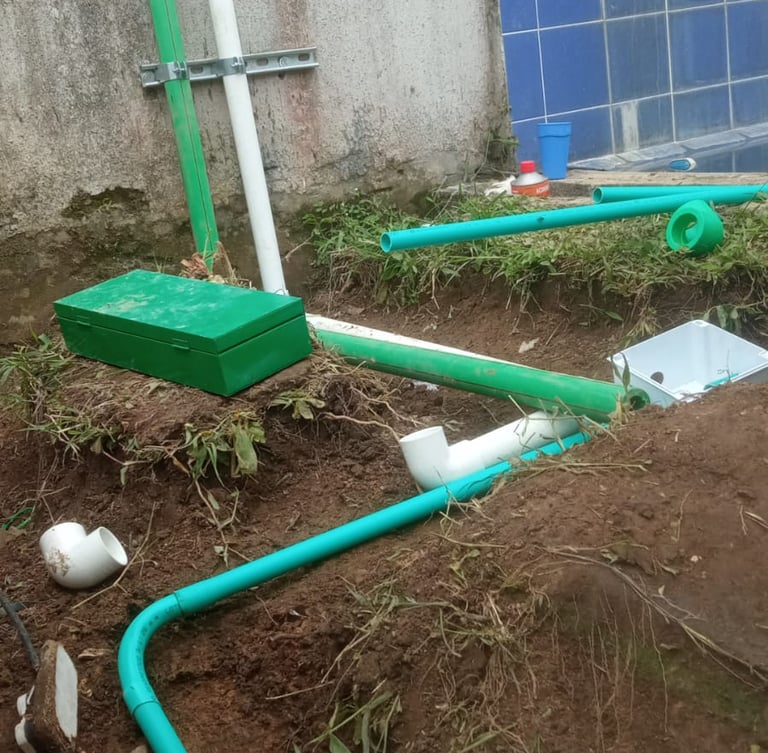

derivación de las tres líneas de piscina y continuación de las del jacuzzi

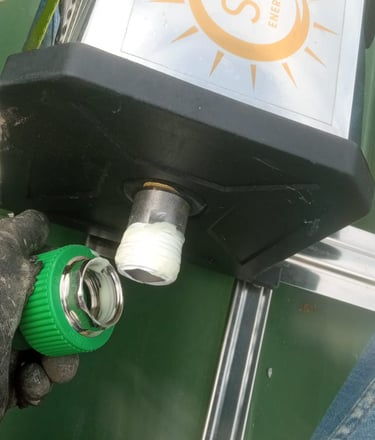

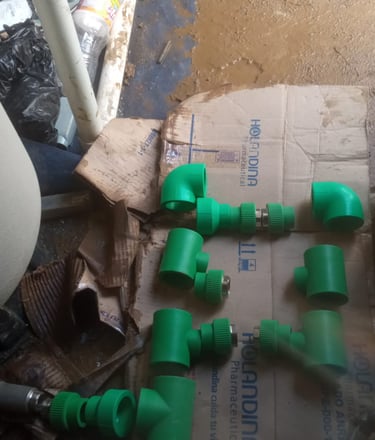

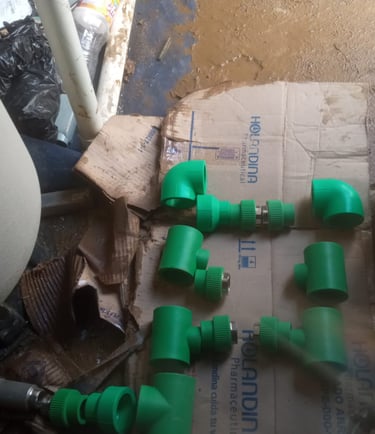

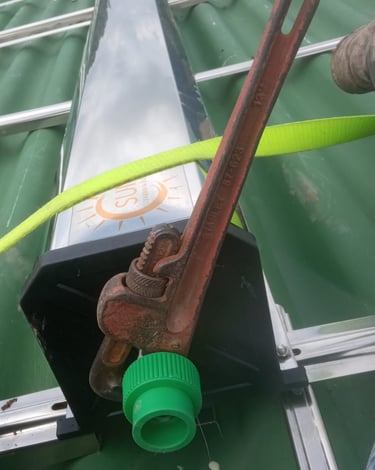

alistamiento terminales y accesorios cubierta

inicio de instalación tubería cubierta

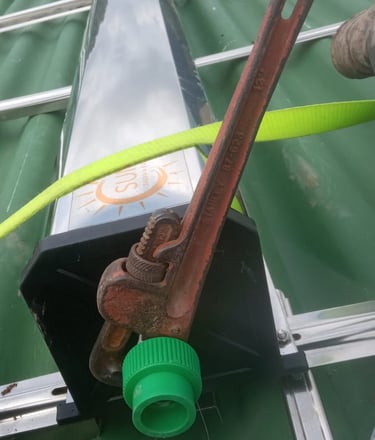

ajuste con teflón y sellante eterna para las dilataciones térmicas y mecanicas.
