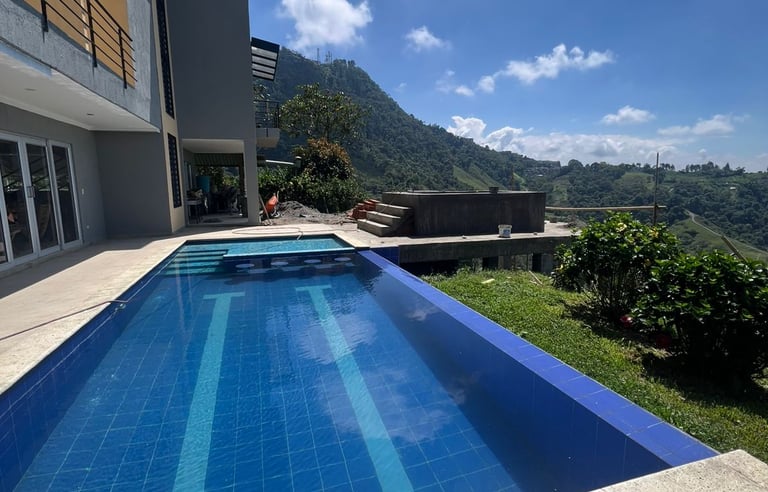

En este proyecto calentamos el agua de una piscina de 42 metros cúbicos o 42.000 litros de agua, para ello el sistema solar consta de:

1. seis colectores mariposa de 50 tubos cada uno

2. una bomba de piscina entrada y salida 1 1/2" a 110 voltios y 15 metros de altura.

3. 52 metros lineales de tubería polipropileno 1 1/2.

4. 52 metros lineales de tubería pvc presión tipo pesado 1 1/2"

5. tablero de control eléctrico de bomba y sensores de temperatura

6. dos sensores de temperatura

7. tres valvulas liberadoras de vapor

8. registros, cheques, codos tees y demás elementos en la tubería de control de recorrido del agua

9. soportería a riel chanel 4x2 a muro con chazo 3/8" en las verticales.

10. soporteria de colectores a estructura con tornillos doble rosca especial para paneles de cubierta.

11. tubería Conduit eléctrica 3/4" 45 metros lineales

12. cajas de paso eléctricas, terminales y demás en recorrido desde cubierta hasta cuarto de maquinas de piscina.

13. 45 metros de cable dúplex 2 x 16

14. tiempo de instalación: 15 días hábiles dos personas.

PASO A PASO

1. toma de medidas para diseño

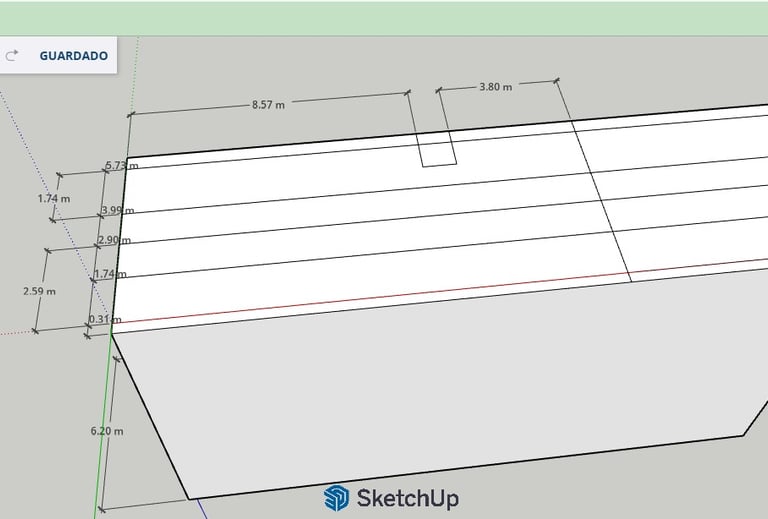

3. Esquema grafico para proyección de materiales y cronograma de actividades.

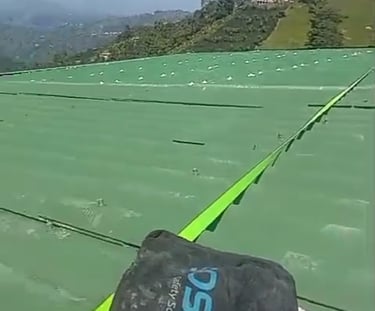

2. análisis de cubierta para determinar fijación de colectores

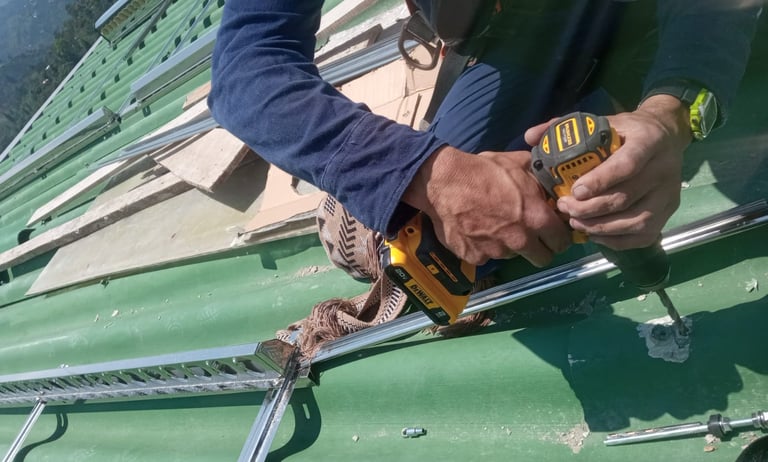

4. Colectores mariposa sin tubos de vacío fijados a estructura del techo con tornillo Hanger Bolt

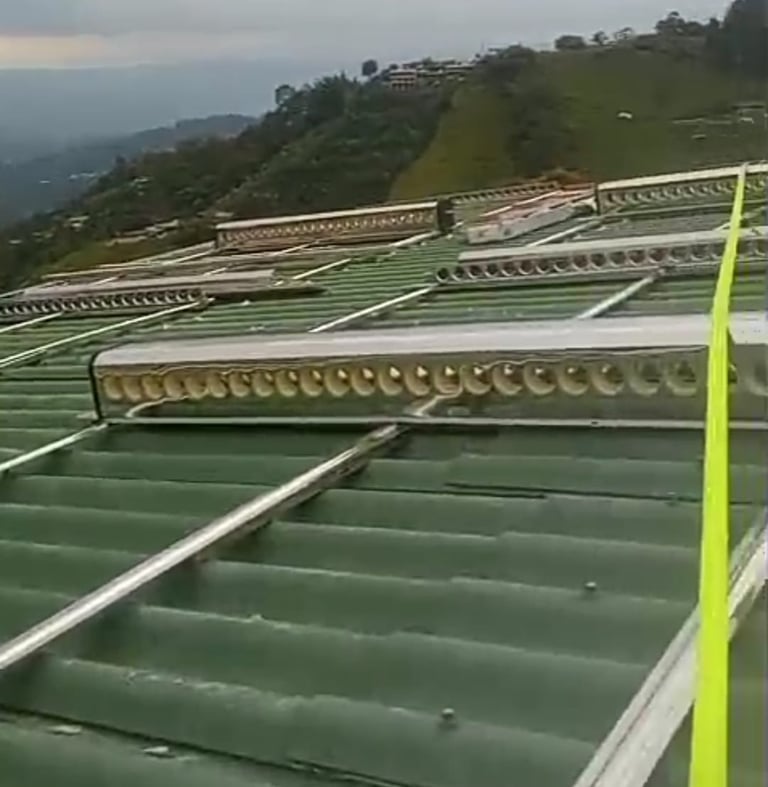

5. Estructura y colectores ajustados listos para ensamble de elementos hidráulicos al sistema; válvulas, terminales, codos, tuberías etc.

6. Extendido de tubería pvc, polipropileno y eléctrica para sensores.

7. soldadura de tuberias de polipropileno por termofusion (tambien sirve cpvc pero es mas costosa).

8. simultaneamente se van colocando cajas de paso y soporterias rigidas. derivación de las tres líneas de piscina y continuación de las del( jacuzzi: proyecto anexo)

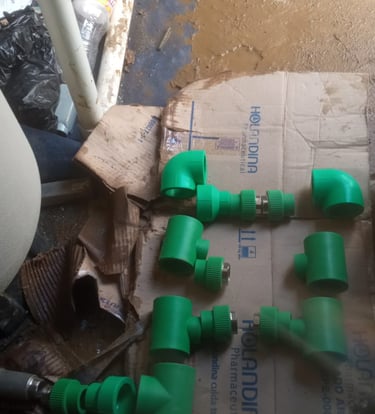

9. alistamiento terminales y accesorios cubierta

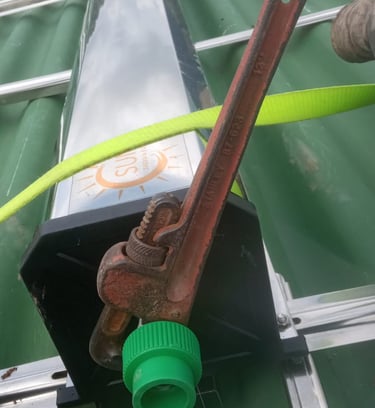

inicio de instalación tubería cubierta

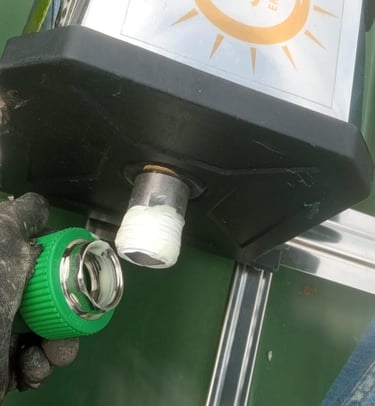

ajuste con teflón y sellante eterna para las dilataciones térmicas y mecanicas.

Continuara...
